Manometer sind Messinstrumente in Siebträgermaschinen zur Anzeige des Drucks im Boiler oder während der Espressoextraktion. Sie ermöglichen die Kontrolle von Brüh- und Kesseldruck und helfen dabei, den optimalen Betriebszustand der Maschine sicherzustellen. Durch die visuelle Überwachung lassen sich Abweichungen frühzeitig erkennen und die Zubereitung gezielt anpassen.

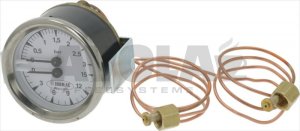

Doppelskala 0÷2,5/0÷15 bar - Anschlüsse-ø 1/8"M Rahmen-ø 70 mm - Körper-ø 63 mm
ø inkl. Rand 44 mm - ø Korpus 41 mm 1/8"F
Doppelskala 0÷2,5/0÷16 bar - Anschlüsse ø 1/8"A ø Rahmen 65 mm - ø Körper 60 mm (OHNE CARIMALI LOGO!)
Einzelskala 0÷16 bar - Anschlüße ø 1/8M|ø Rahmen 48 mm - ø Körper 43 mm
Einzelskala 0÷2,5 bar - Anschluß ø 1/8"M ø Rahmen 48 mm - ø Korper 43 mm
Manometer zur direkten Druckmessung an E61 Brühgruppen mit M6-Anschluss. Das Manometer wird anstelle der M6-Schraube in die E61-Brühgruppe eingeschraubt. Da der Druck nach der Gruppendüse abgenommen wird, zeigt es den tatsächlich am Kaffeepuck im Siebträger anliegenden Brühdruck an. Dadurch lässt sich auch der Einfluss der Vorbrühkammer auf den Druckaufbau erkennen. Das Manometer eignet sich zur Kontrolle des Brühdrucks sowie als Alternative zum Siebträgermanometer, beispielsweise bei der Einstellung des Pumpendrucks an Maschinen ohne eingebautes Brühdruckmanometer. Technische Daten:Messbereich: 0–16 barGewinde: M6Gewindelänge: 6 mmKorpusdurchmesser: 41,70 mmKorpuslänge: 26,50 mmLänge ohne Gewinde: 37,65 mmGesamtlänge inklusive Gewinde: 43,85 mm Passend für:E61 Brühgruppen mit M6-Anschluss von:BazzarBezzeraBFCBrasiliaECMExpobarFaemaFiorenzatoIsomacIzzoLa ScalaLa Nuova EraProfitecRocketund weiteren Herstellern mit entsprechender E61-Brühgruppe. Wichtig:Nicht passend für Vibiemme! Montagehinweis:Das Manometer äußerst vorsichtig einschrauben, da das M6-Gewinde bei zu hoher Belastung abreißen kann. Gegebenenfalls eine zusätzliche Teflondichtung einsetzen oder eine geeignete flüssige Gewindedichtung verwenden, damit das Manometer in der richtigen Position steht._en
Aussschnitt im Gehäuse: ø 60 Doppelskala
Anschluss: 1/8" F BSP Lochmaß: ø 39 mm Gehäuseabmessung: ø 62 x 48 mm (halbrund)
Kesselmanometer mit ECM Logo zur Anzeige des Kesseldrucks. Passend für die ECM Technika III und ECM Replica Espressomaschinen. Ausführung: Kesselmanometer Anzeige: Kesseldruck Mit ECM Logo Passend für: ECM Technika III ECM Replica _en
Einzelskala 0÷16 bar - Anschluss ø 1/8"M Rahmen ø 44 mm - Körper ø 41 mm
Einzelskala 0÷3 bar - Anschluss ø 1/8"A ø Rahmen 44 mm - ø Körper 39 mm
doppia scala 0÷3/0÷15 bar - attacchi ø 1/8"M Rand ø 65 mm - Lochmaß ø 60 mm für Kaffeemaschine (ISOMAC) MONDIALE
Doppelskala 0÷3/0÷18 bar - Anschlüsse ø 1/8 "M Rahmen ø 65 mm - Gehäuse ø 60 mm
Korpus: ø 41 mm Außenrand: ø 51 mm
Doppelskala 0÷3/0÷16 bar - Anschlüsse ø 1/8 "M Rahmen ø 65 mm - Körper ø 60 mm
Einzelskala 0÷16 bar - Anschluss ø 1/8 "M Rahmen ø 47 mm - Körper ø 40 mm
MAGISTER Gewinde 1/4 Markierung 1,8 Dampf
Einzelskala 0÷16 bar - Anschluss ø 1/8"M ø Rahmen 50 mm - ø Körper 41 mm
Lochmaß 41mm +/- 0,3mm 44,2mm +/- 0,3mm
Manometer und Verbinder werden einzeln geliefert. Zum Abdichten empfehelen wir Ihnen Teflonband mit der Artikelnummer 8014309 zu verwenden. Teflonband wird nicht mitgeliefert!
Das Manometer wird anstelle der M6 Schraube in die E61-Brühgruppe geschraubt und zeigt den tatsächlich auf dem Kaffeepuck im Siebträger anliegenden Druck an, da er nach der Gruppendüse abgenommen wird. So wird auch der Einfluss der Vorbrühkammer auf den Druckaufbau ersichtlich. Zur real pressure Kontrolle oder anstelle des Siebtägermanometers einsetzbar um den Pumpendruck an Maschinen mit E61 Brühgruppen ohne eingebautem Brühdruckmanometer einzustellen. Montagehinweis: Das Manometer nur äußert vorsichtig montieren, da das Gewinde anderenfalls abreissen kann. Gegebenenfalls eine weitere Teflondichtung einsetzen oder Flüssigdichtung verwenden, damit das Manometer in der richtigen Position steht.

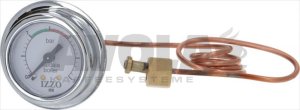

Einzelskala 0÷3 bar Anschluss ø 1/8"M - Kapillar Anschluss ø 1/4"F konisch dichtend ø Rahmen 44 mm - ø Körper 41 mm_en
Doppelskala 0÷3/0÷15 bar - Anschlüsse-ø 1/8"M Rahmen-ø 65 mm - Körper-ø 60 mm Passend für Fiorenztao Ducale, Bezzera BZ10_en
Doppelskala 0÷2,5/0÷16 bar - Anschlüsse ø 1/8A Rahmen: ø 65 mm Korpus (Lochmaß): ø 60 mm_en
Doppelskala 0÷2,5/0÷16 bar - Anschlüsse-ø 1/8"M Rahmen-ø 70 mm - Körper-ø 63 mm_en
Einzelskala 0÷16 bar - Anschlüsse 1/4 Zoll Rahmen ø 44 mm - Körper ø 41 mm für MARZOCCO GB5-FB80_en
Einzelskala 0÷16 bar - Anschlüsse 1/8" Rahmen ø 50 mm - Körper ø 41 mm_en
Einzelskala 0÷2,5 bar - Anschlüsse 1/8M|Rahmen ø 44 mm - Körper ø 41 mm
TECHNISCHE NOTEN Einzelskala 0÷16 bar - Anschluss ø 1/8"M ø Rahmen 44 mm - ø Korper 39 mm PRODUTTORE MODELL BEZZERA für Kaffeemaschine (BEZZERA) BZ09 - BZ13 BEZZERA GALATEA DOMUS - GIULIA - UNICA ECM MANUFACTURE für Kaffeemaschine (ECM MANUFACTURE) CASA ECM MANUFACTURE CLASSIKA II - ELEKTRONIKA II PROFI - MECHANIK
Einzelskala 0÷16 bar - Anschlüsse ø 1/8"A ø Rahmen 47 mm - ø Körper 40 mm für Kaffeemaschine (VIBIEMME) DOMOBARJUNIOR DOMOBARSUPER - LOLLO_en
Einzelskala 0÷15 bar - Anschluss ø 1|8A ø Rahmen 57 mm - ø Körper 52 mm_en
TECHNISCHE NOTEN Kapillarrohr verlötet, Anschluss konisch ø 1/8"M Einzelskala 0÷16 bar - Anschluss ø Rahmen 44 mm - ø Körper 41 mm ohne Klammer
Das Manometer wird anstelle der M6 Schraube in die E61-Brühgruppe geschraubt und zeigt den tatsächlich auf dem Kaffeepuck im Siebträger anliegenden Druck an, da er nach der Gruppendüse abgenommen wird. So wird auch der Einfluss der Vorbrühkammer auf den Druckaufbau ersichtlich. Zur real pressure Kontrolle oder anstelle des Siebtägermanometers einsetzbar um den Pumpendruck an Maschinen mit E61 Brühgruppen ohne eingebautem Brühdruckmanometer einzustellen. Montagehinweis: Das Manometer nur äußert vorsichtig montieren, da das Gewinde anderenfalls abreissen kann. Gegebenenfalls eine weitere Teflondichtung einsetzen oder Flüssigdichtung verwenden, damit das Manometer in der richtigen Position steht.
Einzelskala 0÷16 bar - Anschlüsse ø 1/8"M ø Rahmen 85 mm - ø Körper 62 mm
Cassiopea 3004 0÷16 bar - Anschluss ø 1/8"M ø 43 mm - ø Korpus 40 mm Ohne Quick Mill Logo!
Einzelskala 0÷3 bar - Anschluss ø 1/4 "M Rahmen ø 68 mm - Gehäuse ø 61 mm
Doppelskala 0÷2,5/0÷16 bar - Anschlüsse ø 1/8 "M Rahmen ø 65 mm - Körper ø 60 mm Gesamttiefe (Unterkante Rahmen bis einschließlich Gewinde): ca. 47,2mm (ohne Gewinde ca. 34,7mm)
Breite: 73mm Tiefe: 33mm Bohrung für 1/4" (ca. 13mm)
Einbaumaße: ø 52 mm
Körper: 52mm Rahmen: 57,5mm M4 Gewindestifte Kappilarrohr aufgelötet Anschluss: 1/8"F
Passend für alle Espressomaschinen mit Faema E61 Brühgruppe
