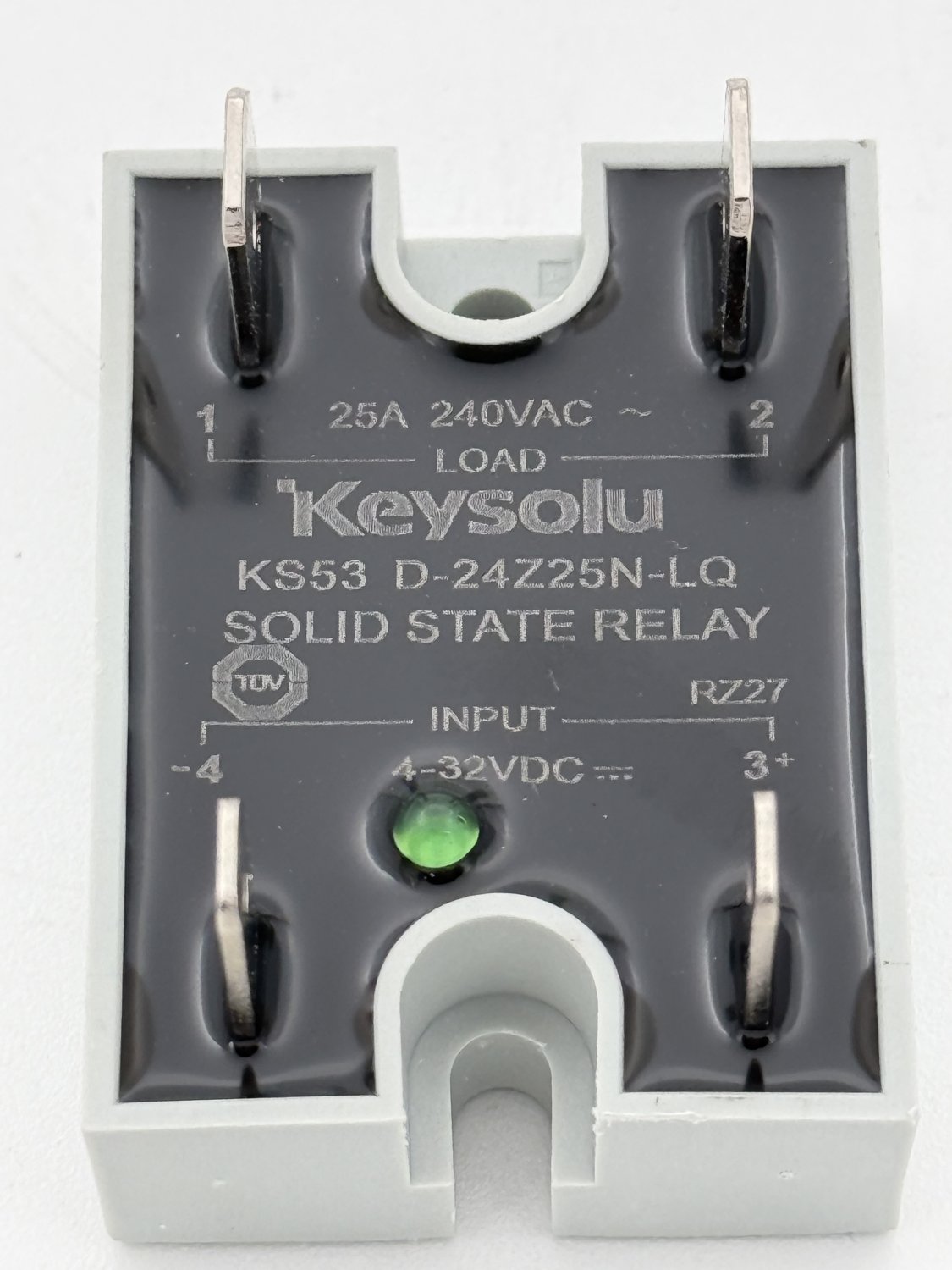

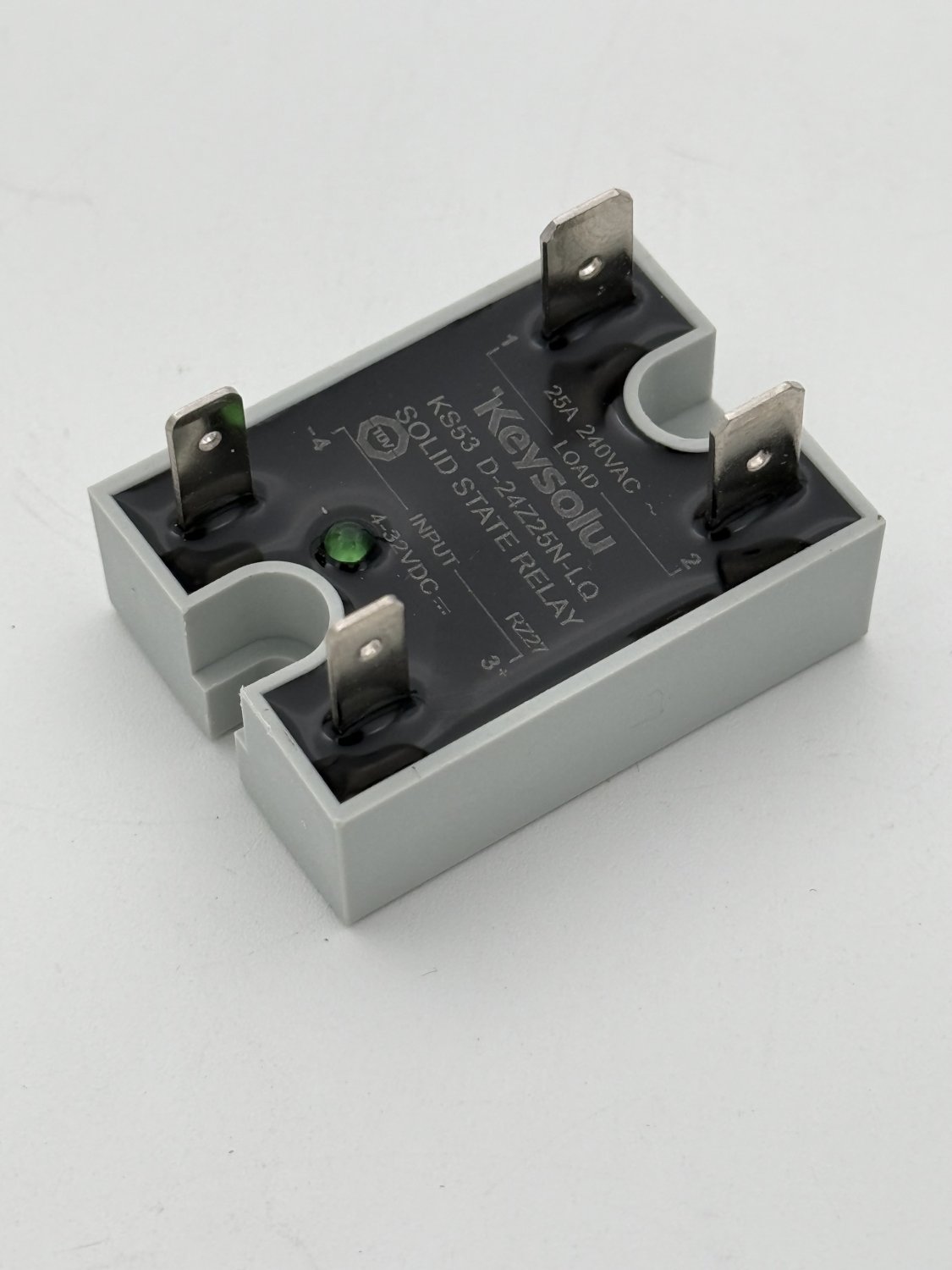

Original ECM SSR (Solid State Relay) for external heating element control in ECM and Profitec espresso machines.
The solid state relay switches the heating load using a DC control voltage and is used, among other applications, in combination with the 16-pin M2004 electronic control unit.
This is an original spare part supplied by ECM. Due to technical revisions, the currently supplied version may differ in appearance or construction from the originally installed relay and the product image.
Technical specifications:
Type: Solid State Relay (SSR)
Switching current: up to 25 A
Load voltage: 240 V AC
Control voltage: 4–32 V DC
Control terminals: 4.8 mm
Load terminals: 6.3 mm
Dimensions: approx. 38 x 28.2 x 12 mm
Application: External heating element control
Electronics: Used, among others, with the 16-pin M2004
Compatible with the following model ranges and versions:
ECM:
Puristika
Technika IV
Technika V
Technika VI
Mechanika IV
Mechanika V Slim
Mechanika Max
Synchronika II
Estetika
Profitec:
GO
GO 2.0
Pro 400
Pro 500 PID
Pro 600
Jump
Move
Installation note:
If the SSR is mounted on a metal plate or metal bracket, we recommend applying a thin layer of thermal paste between the metal back of the relay and the mounting surface. This improves heat transfer and reduces the operating temperature of the relay.
Suitable thermal paste: Part number 8069076.
Thermal paste is not required when mounting without a metal contact surface.
Important notes:
Please compare the technical specifications, connections and installed version before ordering. Compatibility depends on the machine's production year and electronic configuration.
Work on the electrical heating control system must only be carried out by a qualified electrician.
