Länge der Lanze ohne Kugel inkl. Düse: ca. 21cm
Abstand zur Abtropfschale bei gerader Lanze: ca. 17mm

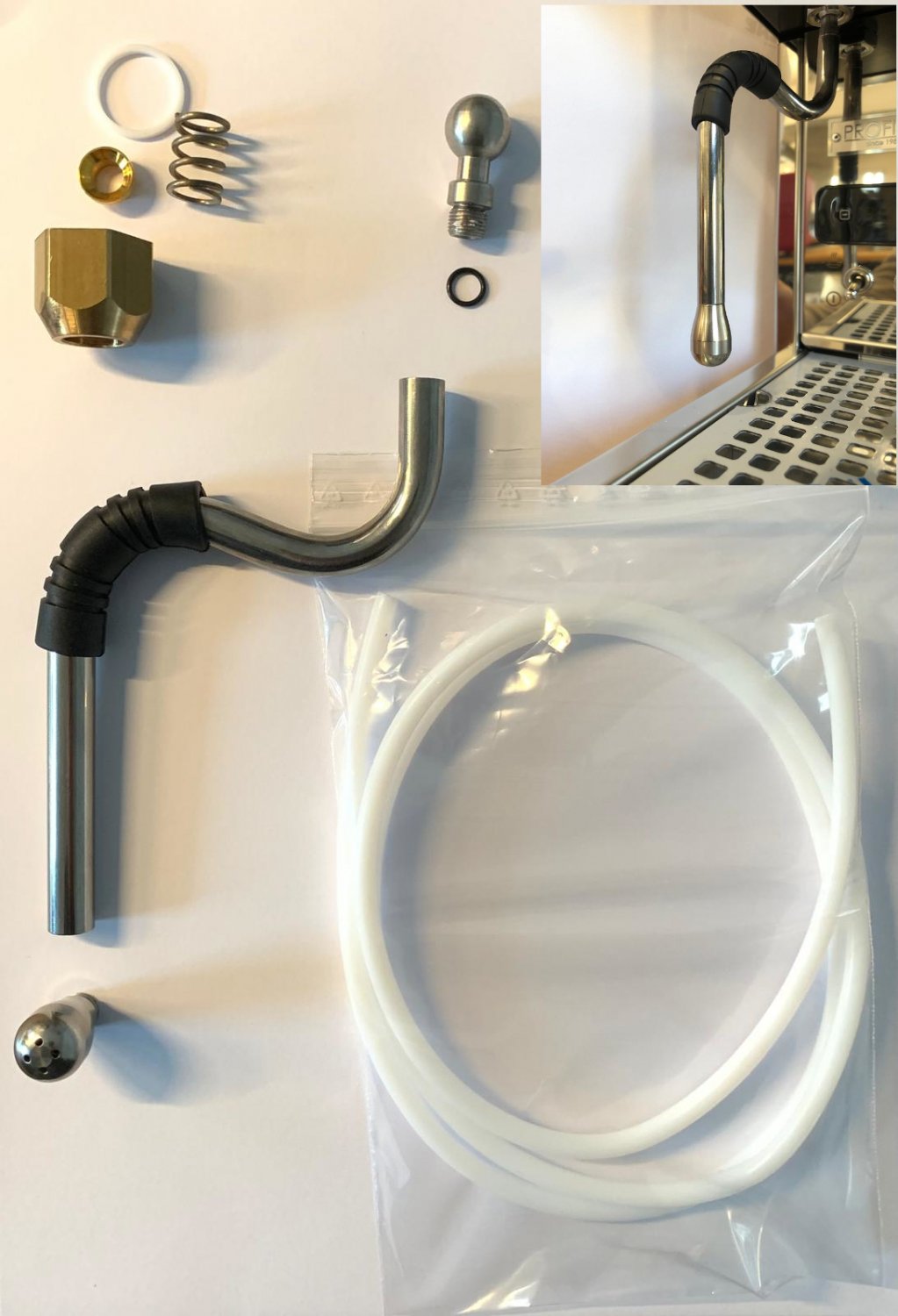

Lieferung montiert mit Überwurfmutter (auf dem Artikelbild, ist die Lanze bereits demontiert).
Vorbereitung:
Am Gewinde der der gelieferten Lanze mittels 9er Maulschlüssel das Edelstahlteil von der Kugel abschrauben. Überwurfmutter, Feder, Teflondichtung und Messingbuchse werden nicht benötigt.
Montage:
Zur Montage wird das in der Profitec vorhandene Kugelgelenk verwendet, die Überwurfmutter braucht nicht gelöst werden. Mittels eines 9-er Maulschlüssels wird die alte Dampflanze abgeschraubt und durch die neue Dampflanze ersetzt. Bei Bedarf kann O-Ring vom vom Kugelgelenk der neuen Lanze entfernt und für Montage an der Profitec genommen werden.
Hinweis:
Die originale 2-Loch-Düse kann problemlos weiterverwendet werden, sollten Sie mehr Dampfleistung wünschen, verwenden Sie bitte die mitgelieferte 4-Loch Düse.
Bitte beachten Sie, dass die mitgelieferte 4-Lochdüse vom Innendurchmesser zu groß für das No-Burn-Innenrohr (Innenschlauch) ist, daher empfehlen wir bei Verwendung der 4-Loch Düse das Innenrohr zu entfernen (kann einfach aus dem Edelstahlrohr gezogen werden).
Bei Verwendung der original 2-Loch Düse, muss das Teflonrohr für die No-Burn-Funktion auf Länge gekürzt werden und kann somit genutzt werden.
Lieferumfang:
Lanze mit 4-Lochdüse
Teflonrohr (muss noch auf Länge gekürzt werden)
Achtung: No-burn Funktion nur bei Verwendung der original 2-Lochdüse möglich
This set contains the following components:
| 1 x Dampfrohr komplett Inox ø 10 mm |
| 1 x Teflonrohr Teflonschlauch 3x5mm 1 Meter |
Montage mittels Innensechskant Schlüssel. Inkl. 3 Dichtungen (außen zur Lanze und zur Düse sowie innen zum No-Burn-Rohr). 1/8" Dampfdüsenseitig M8,5x0,75 Dampflanzenseitig Lässt sich auch an der Mechanika III sowie Technika III montieren, durch den Adapter wird die Düse etwas länger (ca. 5mm) Dichtung zum Dampfrohr: 8007696
